13.4 电缆沟和隧道的电缆敷设
13.4.1 电缆沟和隧道内的电缆敷设工艺流程:
13.4.2 电缆沟和隧道验收:
1. 电缆沟和隧道大多数由土建施工,施工应按施工图纸进行施工,电缆沟与隧道砌筑应使用不低于MU10砖,钢筋混凝土应不低于C20进行浇筑。如图纸预留铁件或支架应按图纸进行验收。
2. 电缆沟底应平整,电缆沟的尺寸应符合设计要求,排水应按段进行,每段应不超过50m,设有集水井并应有1‰的坡度,坡向集水井,集水井盖板结构应符合设计要求,井底铺设卵石或碎石层与砂层的厚度,可依照现场的实际情况增减。地下水位高的位置,集水井应设置排水泵,保持电缆沟内无积水。
13.4.3 电缆支架制作安装:
1. 电缆支架应根据设计要求制作支架,支架作好后应经热浸镀锌,如热浸镀锌确无条件时,应除锈干净,刷2度防锈漆,再进行安装。
2. 安装支架前应定位放线,保证支架整齐美观,横平竖直,如土建施工时已预埋铁件可采用焊接,焊接应牢固,焊缝应均匀,无夹渣、结瘤、气孔等缺陷;焊缝处应清理干净焊渣,补刷2度防锈漆。如无铁件可选用膨胀螺栓进行固定,必须保证牢固,平整整齐。
3. 电缆支架安装完成后,应按设计要求进行接地,所有金属支架和穿墙套管必须连成一个电气通路。
4. 电缆支架层间的最小垂直净距:10KV及以下电力电缆为150mm,控制电缆为100mm。
5. 电缆支持点的间距,应不大于表13.4.3(4)
表13.4.3(4) 电缆支持点间距
电缆种类 | 敷设方式 | ||
水平(㎜) | 垂直(㎜) | ||
电力电缆 | 全塑性 | 400 | 1000 |
除全塑性外的电缆 | 800 | 1500 | |
控制电缆 | 800 | 1000 | |
6.电缆与管道的最小净距,设计无要求时应符合表13.4.3(5)的规定,电缆应敷设在易燃易爆气体管道下方。管道应根据设计要求进行接地(PE)或接零(PEN)。
表13.4.3(5)电缆与管道的最小净距
管道类别 | 平行净距(㎜) | 交叉净距(㎜) | |
一般工艺管道 | 400 | 300 | |
易燃易爆气体管道 | 500 | 500 | |
热力管道 | 有保温层 | 500 | 300 |
无保温层 | 1000 | 500 | |
13.4.4 电缆敷设
1. 电缆敷设前,应首先设计排列图,安排列图进行施放电缆;防止交叉,浪费人力物力。
2. 电力电缆和控制电缆应分开排列。
3. 电缆在支架上敷设时,高压应在上面,低压应在下面,控制电缆应在最下面;如两侧装设电缆支架,则电力电缆与控制电缆应分别装在两侧支架上。
4. 电缆在支架上水平敷设的间距:电力电缆间距最小不得小于35mm,还不得小于电缆外径尺寸;不同等级电力电缆间及其与控制电缆间的最小净距为100mm;控制电缆不作规定,但排列应整齐。
5. 电缆在支架上敷设,拐弯处的最小弯曲半径应符合电缆最小允许弯曲半径见表13.4.4(5)的规定。
表13.4.4(5) 电缆最小允许弯曲半径
序号 | 电缆种类 | 最小允许弯曲半径 |
1 | 无铅包钢铠护套的橡皮绝缘电力电缆 | 10D |
2 | 有钢铠护套的橡皮绝缘电力电缆 | 20D |
3 | 聚氯乙烯绝缘电力电缆 | 10D |
4 | 交联聚氯乙烯绝缘电力电缆 | 15D |
5 | 多芯控制电缆 | 10D |
注:D为电缆外径。
6.电缆固定,垂直电缆敷设或大于45o倾斜敷设的电缆在每个支架上均应固定。交流单芯电缆或分相后的每相电缆固定的夹具和支架,不应形成闭合铁磁回路。
7.电缆施放应同本章13.3.5机械施放或12.4.4.3人工施放有关条款相同。
8.电缆与支架之间的固定可采用木夹板固定见图13.4.4(8-1);用扁钢做卡子电缆与支架之间应用衬垫橡胶垫隔开,以保护电缆见图 13.4.4(8-2)(8-3)
图13.4.4(8-1)电缆在墙上用木夹板安装

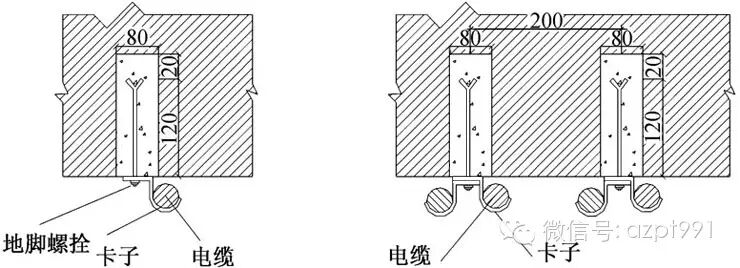

图13.4.4(8-2)电缆在墙上用卡子安装
图13.4.4(8-3)电缆在扁铁支架上安装
9.在电缆沟内需穿越墙壁或建筑物时,应穿管保护。
10.穿越不同防火区应按设计要求封堵,设计无要求时可参照本章12.4.5(3)的条款施工。
11.电缆沟电缆敷设完毕后,用电缆沟盖板盖好应平整,有防水要求的,应将盖板按设计要求进行密封,防止水、汽、油等侵入。

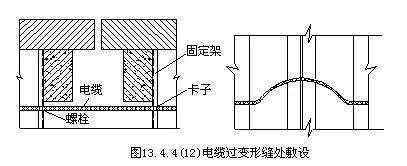

12.电缆通过建筑物伸缩缝应有补偿装置,在伸缩缝处将电缆弯曲,在变形缝两侧随电缆敷设一并考虑支架的埋设。见图13.4.4(12)
13.4.5 挂标志牌
1.标志牌规格应一致,字迹应清晰不易脱落,可采用铅板或电缆铅皮平整后制成,可用钢印压制见图13.3.6.(3),用镀锌铁丝系在电缆上;也可采用塑料制品加工而成。
2.标志牌应注明电缆编号、规格、型号、电压等级及起始位置。
3.沿电缆敷设线路:两端、拐弯处、交叉处应挂标志牌,直线段30m-50m应挂标志牌
